Sostituzione delle testine di stampa

Come sostituire la testina di stampa sulla stampante MAXIFY serie GX

Importante

Eseguire questa procedura solo quando si sostituisce la testina di stampa. Non eseguire la procedura descritta di seguito per altri motivi, poiché ciò potrebbe danneggiare il prodotto.


  1. Non sostituire la testina di stampa quando la macchina è spenta.
  2. Non spegnere la macchina durante la sostituzione.
  3. La qualità di stampa dopo la rimozione e la reinstallazione di una testina di stampa usata non può essere garantita.
  4. Se la cartuccia di manutenzione non ha capacità sufficiente, non è possibile sostituire la testina di stampa.
  5. Alcuni problemi potrebbero non essere risolti sostituendo la testina di stampa.
  6. Prestare attenzione a non contaminare le mani con l'inchiostro.

Sono necessarie circa 15 min. per sostituire la testina di stampa.

  • Serie MAXIFY GX3000

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere una volta il pulsante, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi:

    2. Viene visualizzato il messaggio: .

    Premere il pulsante [OK].


    3. Aprire il coperchio/unità di scansione



    4.Rimuovere la cartuccia di manutenzione.

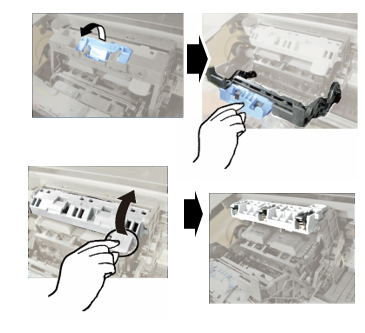

    5. Rimuovere con cautela la testina di stampa

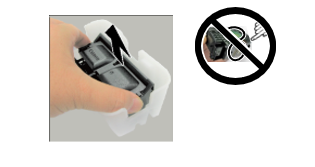

    6. Estrarre una nuova testina di stampa dalla confezione.

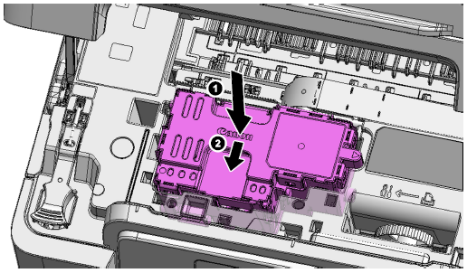

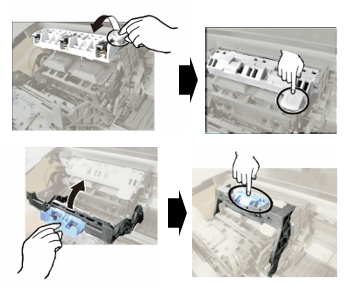

    .7. Inserire la testina di stampa nell'apposito supporto lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.






    8.Installare la cartuccia di manutenzione.

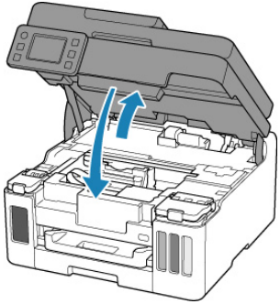

    9. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.

  • Serie MAXIFY GX4000

    1. Accendere la stampante.




    2. Impostare la macchina in modalità di sostituzione della testina di stampa.


    1. Premere il pulsante [Home] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.

    2.
    3. Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione



    4. Rimuovere la cartuccia di manutenzione.



    5. Rimuovere con cautela la testina di stampa



    6. Estrarre una nuova testina di stampa dalla confezione.

    .7. Inserire la testina di stampa nell'apposito supporto lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    8. Installare la cartuccia di manutenzione.



    9. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.


  • Serie MAXIFY GX5000

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere il pulsante [Back/Indietro] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.


    4. Viene visualizzato il messaggio [Processing…/Elaborazione...]. Attendere la visualizzazione delle istruzioni successive per qualche minuto.

    • Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione




    4. Rimuovere con cautela la testina di stampa





    5. Estrarre una nuova testina di stampa dalla confezione.



    6. Inserire la testina di stampa nel supporto della testina di stampa lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    7. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.


  • Serie MAXIFY GX5100

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere il pulsante [Back/Indietro] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.


    4. Viene visualizzato il messaggio [Processing…/Elaborazione...]. Attendere la visualizzazione delle istruzioni successive per qualche minuto.

    • Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione




    4. Rimuovere con cautela la testina di stampa





    5. Estrarre una nuova testina di stampa dalla confezione.



    6. Inserire la testina di stampa nel supporto della testina di stampa lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    7. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.


  • Serie MAXIFY GX5500

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere il pulsante [Home] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.

    2.
    3. Nella schermata successiva vengono visualizzate note speciali. Confermare e selezionare [Yes/Sì].


    5. Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione




    4. Rimuovere con cautela la testina di stampa





    5. Estrarre una nuova testina di stampa dalla confezione.



    6. Inserire la testina di stampa nel supporto della testina di stampa lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    7. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.

  • Serie MAXIFY GX6000

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere il pulsante [Home] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.

    2.
    3. Nella schermata successiva vengono visualizzate note speciali. Confermare e selezionare [Yes/Sì].


    5. Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione




    4. Rimuovere con cautela la testina di stampa





    5. Estrarre una nuova testina di stampa dalla confezione.



    6. Inserire la testina di stampa nel supporto della testina di stampa lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    7. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.

  • Serie MAXIFY GX6100

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere il pulsante [Home] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.

    2.
    3. Nella schermata successiva vengono visualizzate note speciali. Confermare e selezionare [Yes/Sì].


    5. Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione




    4. Rimuovere con cautela la testina di stampa





    5. Estrarre una nuova testina di stampa dalla confezione.



    6. Inserire la testina di stampa nel supporto della testina di stampa lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    7. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.

  • Serie PIXMA GX6500

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere il pulsante [Home] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.

    2.
    3. Nella schermata successiva vengono visualizzate note speciali. Confermare e selezionare [Yes/Sì].


    5. Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione




    4. Rimuovere con cautela la testina di stampa





    5. Estrarre una nuova testina di stampa dalla confezione.



    6. Inserire la testina di stampa nel supporto della testina di stampa lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    7. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.

  • Serie PIXMA GX7000

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere il pulsante [Home] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.

    2.
    3. Nella schermata successiva vengono visualizzate note speciali. Confermare e selezionare [Yes/Sì].


    5. Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione




    4. Rimuovere con cautela la testina di stampa





    5. Estrarre una nuova testina di stampa dalla confezione.



    6. Inserire la testina di stampa nel supporto della testina di stampa lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    7. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.

  • Serie MAXIFY GX7100

    1. Accendere la stampante.



    2. Impostare la macchina in modalità di sostituzione della testina di stampa.

    1. Premere il pulsante [Home] una volta, quindi tenere premuto il pulsante [Stop] per almeno cinque secondi.

    2.
    3. Nella schermata successiva vengono visualizzate note speciali. Confermare e selezionare [Yes/Sì].


    5. Attendere la visualizzazione delle istruzioni successive per qualche minuto.


    3. Aprire il coperchio/unità di scansione




    4. Rimuovere con cautela la testina di stampa





    5. Estrarre una nuova testina di stampa dalla confezione.



    6. Inserire la testina di stampa nel supporto della testina di stampa lentamente e saldamente in modo che la testina di stampa non tocchi le parti circostanti.




    7. Dopo aver chiuso il coperchio/unità di scansione, attendere alcuni minuti. Quando viene visualizzata la schermata iniziale, la sostituzione della testina di stampa è completata.
