Se le linee rette stampate sono disallineate o i risultati della stampa non sono soddisfacenti per altri motivi, è necessario regolare la posizione della testina di stampa.

È necessario preparare: un foglio di carta in formato A4 o Letter o Carta Fotografica Opaca Canon MP-101.

Allineamento automatico della testina di stampa

1. Assicurarsi che la stampante sia accesa.

2. Caricare un foglio di carta fornito in formato A4 o Letter o Carta Fotografica Opaca Canon MP-101 nel vassoio posteriore con il lato di stampa (lato più bianco) rivolto verso di sé.

3. Aprire delicatamente il vassoio di uscita della carta e quindi la relativa estensione.

4. Stampare il motivo di allineamento della testina di stampa.

(1) Selezionare Impostazioni (Settings) nella schermata HOME e premere il pulsante OK.

(2) Selezionare Manutenzione (Maintenance) e premere il pulsante OK.

(3) Selezionare Allin. autom. test. (Auto head align) e premere il pulsante OK.

(4)Selezionare Sì (Yes) e premere il pulsante OK.
Il motivo di allineamento della testina di stampa viene stampato e la posizione della testina di stampa viene regolata automaticamente.
Il completamento della pulizia richiede circa 7 minuti.

Allineamento manuale della testina di stampa

Se il risultato dell'allineamento automatico della testina di stampa non è soddisfacente, attenersi alla procedura riportata di seguito per eseguire l'allineamento manuale e allineare con precisione la testina di stampa.

1. Assicurarsi che la stampante sia accesa.

2. Inserire tre fogli di carta comune in formato A4 o Letter nel cassetto.

3. Aprire delicatamente il vassoio di uscita della carta ed estendere la relativa estensione.

4. Selezionare Impostazioni (Settings) nella schermata HOME e premere il pulsante OK.
Viene visualizzata la schermata Impostazioni (Settings).

5. Selezionare Manutenzione (Maintenance), quindi premere il pulsanteOK.
Viene visualizzata la schermata Manutenzione (Maintenance).

6. Selezionare Allin. man. test. (Manual head align), quindi premere il pulsanteOK.
Viene visualizzata la schermata di conferma.

7. Selezionare Sì (Yes), quindi premere il pulsante [OK] (OK).

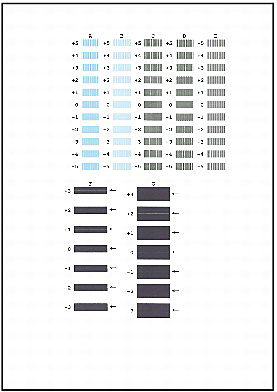

Il motivo di allineamento della testina di stampa viene stampato.

8. Quando viene visualizzato il messaggio I motivi sono stati stampati correttamente? (Did the patterns print correctly?), una volta accertata la correttezza della stampa di motivi, confermare selezionando Sì (Yes), quindi premere il pulsante OK.
Viene visualizzata la schermata di immissione dei valori di regolazione della posizione della testina.

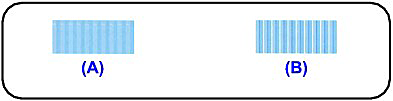

9. Controllare i motivi stampati e premere il pulsante o per specificare il numero del motivo nella colonna A con le striature verticali meno evidenti.

10. Ripetere la procedura finché non saranno stati specificati i numeri di motivo per le colonne dalla B alla G, quindi premere il pulsante OK.

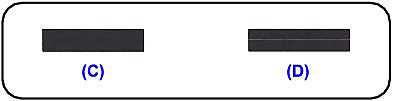

Per le colonne F e G, selezionare l'impostazione, indicata da una freccia, che produce le striature orizzontali meno evidenti.

11. Confermare il messaggio visualizzato e premere il pulsante OK.

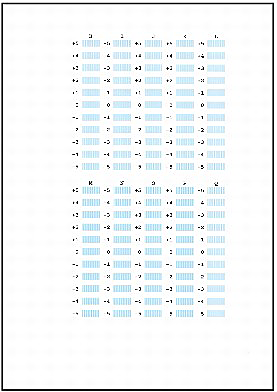

Viene stampato il secondo motivo.

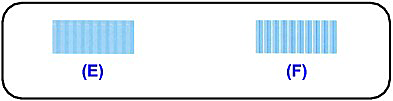

12. Controllare i motivi stampati e premere il pulsante o per specificare il numero del motivo nella colonna H con le striature verticali meno evidenti.

13. Ripetere la procedura finché non saranno stati specificati i numeri di motivo per le colonne dalla I alla Q, quindi premere il pulsante OK.

14. Confermare il messaggio visualizzato e premere il pulsante OK.

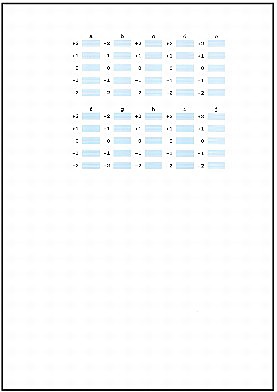

Viene stampato il terzo motivo.

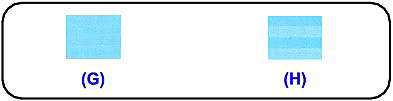

15. Controllare i motivi stampati e utilizzare il pulsante o per inserire il numero del motivo nella colonna A con le striature orizzontali meno evidenti.

16. Ripetere la procedura finché non saranno stati specificati i numeri di motivo per le colonne dalla B alla J, quindi premere il pulsante OK.
