Modalità di impostazione della stampante
Codice domanda frequente: 8200821400
Data di rilascio: 13 luglio 2010
Soluzione
Preparazione
IMPORTANT

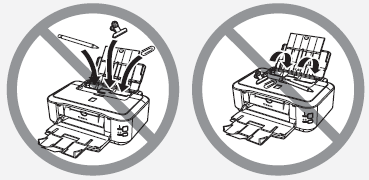

Non installare la stampante dove rischia di essere colpita da oggetti che cadono. Inoltre, non collocare oggetti sopra la stampante.
Potrebbero cadere dentro la stampante all'apertura del coperchio e provocare malfunzionamenti.
1.
Rimuovere il nastro arancione e tutti i materiali protettivi dalla parte interna ed esterna della stampante.
2.

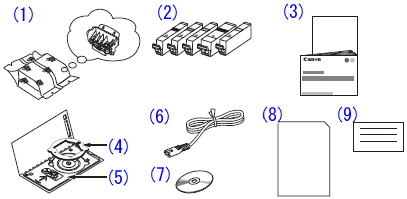

Assicurarsi che siano presenti i seguenti elementi.
(1) Testina di stampa
(2) Serbatoi d'inchiostro (5: BK, M, C, PGBK, Y)
(3) Manuali
(4) Adattatore per dischi da 8 cm
(5) Vassoio disco
(6) Cavo di alimentazione
(7) CD-ROM di installazione (Setup CD-ROM) (contenente driver, applicazioni e manuali a video)
(8) Carta Fotografica Opaca (Matte Photo Paper) MP-101 (per l'allineamento automatico della testina di stampa)
(9) Altri documenti
NOTE
Per collegare la stampante al computer è necessario un cavo USB.
3.
Inserire saldamente il cavo di alimentazione nel connettore della stampante e nella presa a muro.
IMPORTANT
NON collegare il cavo USB in questa fase.
4.
Premere il pulsante ON (A) per accendere la stampante.
5.
Assicurarsi che la spia ALIMENTAZIONE (POWER) (B) si accenda e diventi verde.
IMPORTANT
Se è necessario spegnere la stampante
Attenersi alla procedura illustrata di seguito.

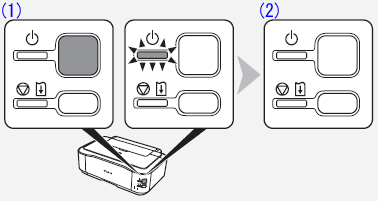

(1) Premere il pulsante ON per spegnere la stampante.
(2) Assicurarsi che la spia ALIMENTAZIONE (POWER) sia spenta.
Lo spegnimento della stampante potrebbe richiedere 35 secondi.
NOTE
La specifica del cavo di alimentazione varia in base al paese o alla regione.
IMPORTANT
Prima di rimuovere la presa di alimentazione, assicurarsi che la spia ALIMENTAZIONE (POWER) sia spenta. La rimozione della presa di alimentazione mentre la spia ALIMENTAZIONE (POWER) si accende o lampeggia potrebbe causare l'essiccazione e l'ostruzione della testina di stampa, con il conseguente peggioramento della qualità di stampa.
Installazione della testina di stampa
1.
Aprire il vassoio di uscita della carta (A).
2.
Aprire il coperchio superiore (B).
3.

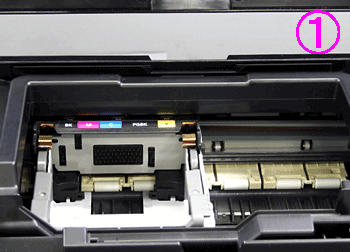

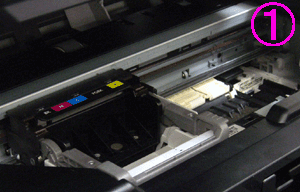

Il supporto della testina di stampa (C) si sposta nella posizione di installazione.
Se il supporto della testina di stampa non si sposta, assicurarsi di avere acceso la stampante.
4.

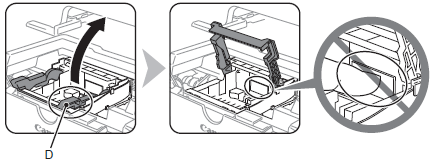

Sollevare la parte (D) della leva di bloccaggio della testina di stampa nel supporto della testina di stampa fino all'arresto.
5.
Rimuovere la testina di stampa dalla confezione di colore argento.
IMPORTANT
- Non toccare la parte interna (E) né le parti metalliche (F) della testina di stampa. In caso contrario, la stampante potrebbe non stampare correttamente.
- All'interno della confezione della testina di stampa o del cappuccio protettivo è possibile che siano presenti tracce di inchiostro. Ciò non influisce sulla qualità di stampa. Fare attenzione a non sporcarsi quando si maneggiano tali elementi.
6.
Rimuovere il cappuccio protettivo arancione.
7.

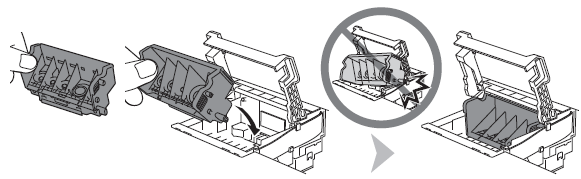

Inclinare in avanti la testina di stampa e posizionarla come illustrato.
IMPORTANT
Non fare urtare la testina di stampa contro i lati del supporto.
8.

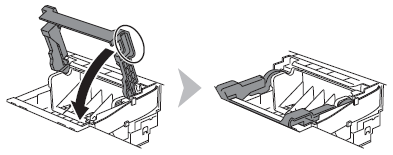

Afferrare saldamente la leva di bloccaggio della testina di stampa e abbassarla completamente.
IMPORTANT
Una volta installata la testina di stampa, non rimuoverla se non in caso di effettiva necessità.
Installazione dei serbatoi d'inchiostro
1.
(1) Rimuovere completamente il nastro arancione.
(2) Rimuovere completamente la pellicola protettiva.
IMPORTANT
- Maneggiare con cura i serbatoi d'inchiostro. Non farli cadere né premerli con eccessiva forza.
- Assicurarsi di utilizzare i serbatoi d'inchiostro forniti.
- Se sul foro di areazione a forma di L resta del nastro arancione, l'inchiostro potrebbe fuoriuscire oppure la stampante potrebbe non stampare correttamente.
- Se il serbatoio d'inchiostro viene premuto dai lati mentre il foro di areazione a forma di L è bloccato, l'inchiostro potrebbe fuoriuscire.
2.

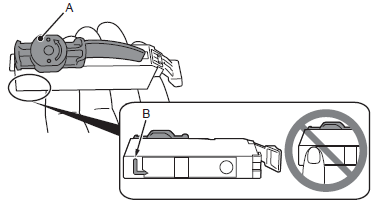

Tenere il serbatoio d'inchiostro con il cappuccio protettivo (A) arancione rivolto verso l'alto prestando attenzione a non bloccare il foro di areazione a forma di L (B).
3.

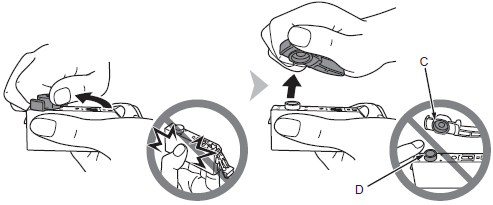

Afferrare il serbatoio d'inchiostro dai lati e ruotare lentamente il cappuccio protettivo di 90 gradi in senso orizzontale per rimuoverlo.
Non spingere il serbatoio d'inchiostro dai lati.
IMPORTANT
Non toccare la parte interna (C) del cappuccio protettivo arancione né la porta dell'inchiostro aperta (D). Se toccati possono macchiare le mani.
4. Inclinare il serbatoio d'inchiostro, quindi inserirlo sotto l'etichetta contro la parte posteriore dello slot.
Assicurarsi che il colore del serbatoio di inchiostro corrisponda all'etichetta.
5.
Premere sul segno PUSH sul serbatoio di inchiostro fino a quando il serbatoio d'inchiostro non scatta in posizione.
Se l'installazione è stata eseguita correttamente, l'indicatore luminoso dell'inchiostro (Ink) emetterà una luce rossa.
6.
Installare tutti gli altri serbatoi d'inchiostro con la stessa procedura in base all'ordine di colore indicato sull'etichetta.

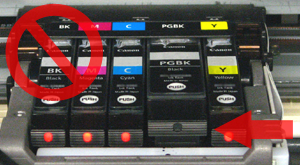

- Installazione incompleta
7.

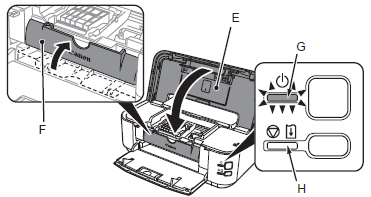

Chiudere il coperchio superiore (E).
Assicurarsi che il coperchio interno (F) sia chiuso.
- La spia ALIMENTAZIONE (POWER) (verde) (G) lampeggia per circa 5 minuti, quindi diventa fissa. Attendere che la spia diventi fissa, quindi andare al passaggio successivo.
IMPORTANT
Se la spia Allarme (Alarm) (H) lampeggia in arancione, assicurarsi che la testina di stampa e i serbatoi d'inchiostro siano correttamente installati.
Caricamento della carta
NOTE
Con la stampante, l'alimentazione della carta varia in base al tipo di supporto.
Carta speciale, inclusa la carta fotografica
Caricare la carta nel vassoio posteriore (A).
Carta comune
Caricare la carta nel cassetto (B).
1.
Chiudere il vassoio di uscita della carta (C), estrarre il cassetto (D) e rimuovere il coperchio (E).
2.
Tirare la linguetta (F) nella direzione della freccia e aprire il cassetto.
3.
Spostare la guida della carta (G) sinistra fino al bordo.
4.
Fare scorrere la guida della carta (H) anteriore per allinearla all'effettivo formato della carta.
La guida della carta anteriore scatta in posizione quando risulta allineata con il simbolo del formato carta corrispondente.
5.
Caricare carta comune.
Caricare la carta con il lato di stampa rivolto verso il basso.
6.
Allineare la carta sul lato destro del cassetto (
),quindi fare scorrere completamente la guida della carta sinistra fino a toccare il bordo sinistro della
carta (
).
Verificare che l'altezza della pila di carta non superi la linea (I).
7.
Collegare il coperchio e inserire il cassetto nella stampante finché non scatta in posizione.
8.
Aprire il supporto per la carta (J) ed estrarlo.
9.
Spostare le guide della carta (K) alle estremità di entrambi i lati.
10.
Caricare la carta al centro del vassoio posteriore (L).
Caricare la carta con orientamento verticale con il lato di stampa rivolto verso l'alto.
11.
Fare scorrere le guide della carta destra e sinistra fino a quando non toccano entrambi i bordi del foglio.
Verificare che l'altezza della pila di carta non superi la linea (M).
Modelli interessati
- PIXMA iP4840
- PIXMA iP4850
