Preparazione dell'apparecchio

Preparazione

IMPORTANT

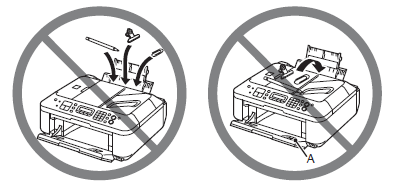

Non installare la stampante in una posizione su cui potrebbero cadere degli oggetti. Inoltre, non collocare oggetti sopra la macchina. Potrebbero cadere all'interno della macchina durante l'apertura dei coperchi, con conseguente malfunzionamento.
Il vassoio di uscita della carta (A) si apre automaticamente all'avvio della stampa. Non collocare nessun oggetto davanti al vassoio di uscita della carta.

1.

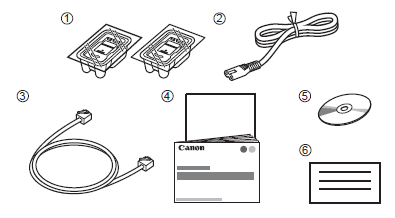

Assicurarsi che siano presenti i seguenti elementi.
(1). Cartucce FINE (FINE Cartridges) (Colore, Nero)
(2). Cavo di alimentazione
(3). Cavo per linea telefonica
(4). Manuali
(5). CD-ROM di installazione (Setup CD-ROM) (contiene driver, applicazioni e manuali a video)
(6). Altri documenti

REFERENCE
Per collegare la stampante al computer, è necessario un cavo USB.

ATTENTION
Non collegare ancora il cavo di alimentazione.

2.

Rimuovere tutti i materiali protettivi e il nastro arancione dalla parte esterna della stampante.

REFERENCE
La forma e la posizione del nastro e dei materiali protettivi potrebbero essere diverse da quelle illustrate qui.

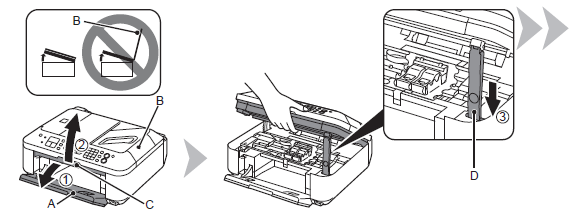

3.

(1). Aprire il vassoio di uscita della carta (A).
(2). Assicurarsi che il coperchio dei documenti (B) sia chiuso, quindi sollevarlo per aprire l'unità di scansione (coperchio) (C).
(3). Fissarla utilizzando il supporto dell'unità di scansione (D).

4.

Rimuovere con cautela sia il nastro arancione (E) che il materiale protettivo (F).

5.

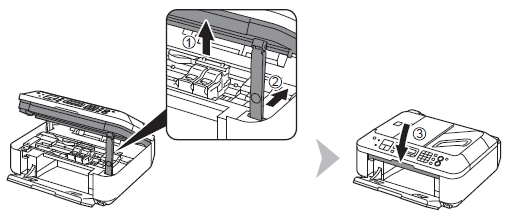

(1). Sollevare leggermente l'unità di scansione (coperchio).
(2). Ripiegare il supporto dell'unità di scansione.
(3). Chiudere delicatamente l'unità di scansione (coperchio).

Si utilizzano le funzioni fax?
Sì -> Vedere 6
No -> Vedere 8

6.

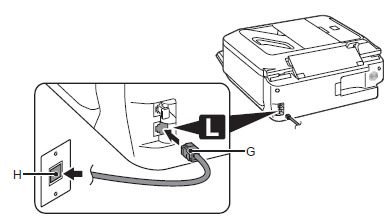

Collegare un'estremità del cavo per linea telefonica (G) al connettore inferiore etichettato "L" sulla stampante, quindi collegare l'altra estremità alla presa telefonica sul muro (H).

IMPORTANT
Se non è possibile inviare fax dopo l'installazione della stampante, verificare quanto segue:
1. Il cavo per linea telefonica è collegato al connettore etichettato "L" sulla stampante.
2. La presenza del segnale di linea sulla presa telefonica sul muro.
3. Il tipo di linea telefonica. Per ulteriori informazioni, vedere [ Conferma della connessione alla linea telefonica ] al termine dell'installazione.
Utenti residenti in Europa: se si predispone autonomamente un cavo telefonico, assicurarsi che sia a 6 conduttori.

7. Solo se si collega un telefono o una segreteria telefonica

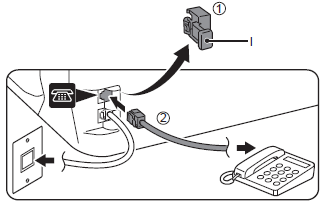

Rimuovere il coperchietto (I) (1), quindi collegare un telefono o una segreteria telefonica mediante un cavo per linea telefonica (2).

IMPORTANT

Non utilizzare un duplexer della linea della presa telefonica per collegare la stampante e il telefono in parallelo. In caso contrario, la stampante potrebbe non funzionare correttamente.
Utenti nel Regno Unito: utilizzare un adattatore B.T. per il collegamento.

8.

Inserire saldamente il cavo di alimentazione nel connettore sul lato sinistro della stampante e nella presa a muro.

IMPORTANT

NON collegare il cavo USB in questa fase.
Assicurarsi che il coperchio dei documenti sia chiuso.

9.

Premere il pulsante ON (J) per accendere la stampante.

REFERENCE
Il pulsante ON funziona dopo circa 5 secondi che il cavo di alimentazione è stato collegato alla presa elettrica.

10.

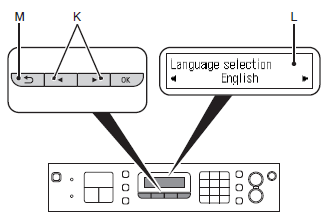

Utilizzare il pulsante o (K) sul pannello dei comandi per selezionare la lingua per il display LCD (Liquid Crystal Display) (L), quindi premere il pulsante OK.

IMPORTANT
Se si desidera modificare la lingua visualizzata sul display LCD, premere il pulsante Indietro (Back) (M) per tornare alla schermata Selezione lingua (Language selection).

11.

Selezionare il paese o la regione in cui la stampante viene utilizzata, quindi premere il pulsante OK.

REFERENCE
La schermata Selezione paese (Country select) potrebbe non essere visualizzata a seconda del paese o della regione in cui è stato acquistato il prodotto.

12.

Quando viene visualizzata questa schermata, procedere al passaggio successivo.

IMPORTANT
Se è necessario spegnere la stampante

Attenersi alla procedura illustrata di seguito.
1. Premere il pulsante ON per spegnere la stampante.
2. Assicurarsi che la spia (N) del pulsanteON sia spenta.
La stampante potrebbe continuare a emettere il rumore di quando è in funzione per massimo 30 secondi, poi si spegne.

IMPORTANT

Prima di rimuovere la presa di alimentazione, assicurarsi che la spia del pulsante ON non sia accesa. Se si rimuove la presa di alimentazione durante la spia del pulsante ON è accesa o lampeggia potrebbe causare l’essiccazione e l’ostruzione delle cartucce FINE (FINE Cartridges), provocando una scarsa qualità di stampa.

Se si utilizzano le funzioni fax

La rimozione della presa di alimentazione comporta l’eliminazione di tutti i fax memorizzati in memoria. Prima di rimuovere la presa di alimentazione, inviare, stampare o salvare i fax nell'unità flash USB in base alle necessità.

REFERENCE
La specifica del cavo di alimentazione varia in base al paese o alla regione.

Installazione delle cartucce FINE (FINE Cartridges)

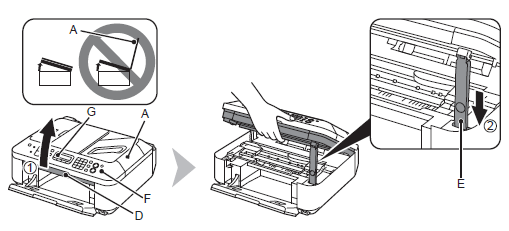

(1). Assicurarsi che il coperchio dei documenti (A) sia chiuso, quindi sollevarlo per aprire l'unità di scansione (coperchio) (D).
(2). Fissarla utilizzando il supporto dell'unità di scansione (E).

IMPORTANT
Quando si solleva l'unità di scansione (coperchio), non toccare i pulsanti sul pannello dei comandi (F) o il display LCD (G). Tale operazione potrebbe provocare un funzionamento diverso da quello desiderato

2.

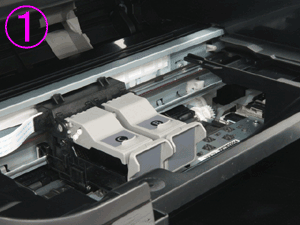

Il supporto cartuccia FINE (FINE Cartridge Holder) (H) si sposta nella posizione di installazione.
Se il supporto cartuccia FINE (FINE Cartridge Holder) non si sposta, verificare che la stampante sia accesa. Per ulteriori informazioni, vedere da 8 a 9 in [ Preparazione ].

3.

Seguire la procedura successiva per inserire le cartucce FINE (FINE Cartridges) nera e a colori negli slot corrispondenti e .

4.

Aprire il coperchio di bloccaggio della cartuccia di inchiostro sul lato destro.
Sollevare (I) il coperchio afferrandolo saldamente con due dita.

5.

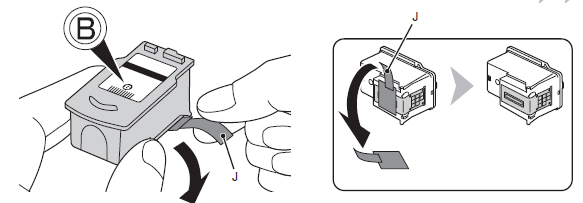

Dopo avere estratto la cartuccia FINE (FINE Cartridge) nera dalla confezione, tirare il nastro arancione di protezione (J) nella direzione della freccia e rimuoverlo con cautela.

IMPORTANT

Maneggiare con cura le cartucce FINE (FINE Cartridges). Evitare di farle cadere o di applicarvi una pressione eccessiva.
Accertarsi di utilizzare cartucce FINE (FINE Cartridges) fornite.
Fare attenzione a non macchiare le mani o la zona circostante con l'inchiostro presente sul nastro protettivo.
Non toccare le parti metalliche delle cartucce FINE (FINE Cartridges). In caso contrario, la stampante potrebbe non stampare correttamente.

6.

Inserire la cartuccia FINE (FINE Cartridge) nera nello slot corretto .

IMPORTANT

Evitare che la cartuccia FINE (FINE Cartridge) urti i lati del supporto.
Eseguire l’installazione della cartuccia in un ambiente adeguatamente illuminato.
Installare la cartuccia FINE (FINE Cartridge) Nero nello

slot di destra

e la cartuccia FINE (FINE Cartridge) Colore

in quello di sinistra

7.

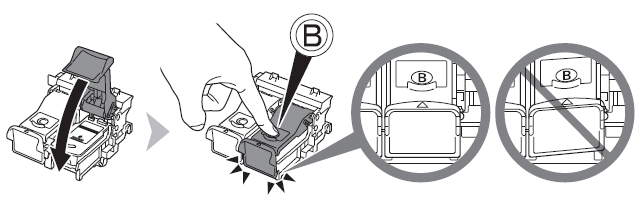

Premere verso il basso del coperchio di bloccaggio della cartuccia di inchiostro finché non scatta in posizione.
Controllare che il coperchio di bloccaggio della cartuccia di inchiostro sia bloccato correttamente (non deve essere inclinato).

8.

Inserire la cartuccia FINE (FINE Cartridge) a colori nel supporto cartuccia FINE (FINE Cartridge Holder) sinistro come fatto per la cartuccia FINE (FINE Cartridge) nera.

9.

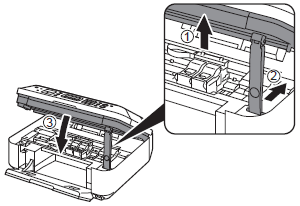

(1). Sollevare leggermente l'unità di scansione (coperchio).
(2). Ripiegare il supporto dell'unità di scansione.
(3). Chiudere delicatamente l'unità di scansione (coperchio).

10.

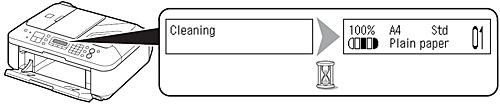

Attendere almeno 1 minuto che il display LCD cambi come mostrato nell'illustrazione, quindi procedere al passaggio successivo.

IMPORTANT

Una volta installate, non rimuovere le cartucce FINE (FINE Cartridges), se non strettamente necessario.
Se sul display LCD viene visualizzato un messaggio di errore, verificare che le cartucce FINE (FINE Cartridges) siano installate correttamente.

REFERENCE
Se la stampante non viene messa in funzione per circa 5 minuti, il display LCD si spegnerà. Se si preme qualsiasi pulsante tranne il pulsante ON, il display verrà ripristinato.

Caricamento della carta

Aprire il supporto per la carta (A).

2.

Spostare le guide della carta (B) alle estremità di entrambi i lati.

3.

Caricare la carta al centro del vassoio posteriore (C).
Caricare la carta con orientamento verticale con il lato di stampa rivolto verso l’alto.

4.

Fare scorrere le guide della carta destra e sinistra fino a quando non toccano entrambi i bordi del foglio.
Verificare che l’altezza della pila di carta non superi la linea (D).

REFERENCE
Per informazioni su come maneggiare la carta, consultare [ Caricamento di carta comune/carta fotografica ].

Configurazione per la ricezione di fax

Leggere questa sezione solo quando si utilizzano le funzioni fax.
Se non si utilizzano le funzioni fax, vedere [ Installazione del software ].

In base alle esigenze, selezionare una delle tre seguenti modalità per la ricezione di fax. La modalità di ricezione può essere modificata al termine dell'installazione.

IMPORTANT
Un servizio di rilevamento del motivo suoneria (DRPD/Commutatore di rete) potrebbe non essere disponibile nel paese o nella regione in cui il dispositivo viene utilizzato.

REFERENCE
Anche se alla stampante è collegato un telefono, la possibilità che la suoneria del telefono venga attivata per una chiamata in entrata dipende dal tipo o dalle impostazioni del telefono.

Utilizzo desiderato

Utilizzare una linea telefonica per chiamate vocali e fax.
Dare priorità alle chiamate vocali rispetto alla ricezione di fax.
Collegare una segreteria telefonica.

-> [ Modo priorità tel ]
È possibile ricevere chiamate vocali solo se un telefono è collegato.

Utilizzare una linea fax dedicata.
Ricevere solo fax.

-> [ Solo modo fax ]

Utilizzare un servizio di rilevamento del motivo suoneria (DRPD/Commutatore di rete).

-> [ DRPD/Commutatore di rete ]

Risponde alle chiamate in ogni modalità

Modo priorità tel

-Quando si riceve una chiamata fax
Sollevare il ricevitore mentre il telefono squilla. Quando la ricezione fax viene avviata, riposizionare il ricevitore. Se è collegata una segreteria telefonica, la ricezione del fax avviene automaticamente.

-Quando si riceve una chiamata vocale Per rispondere alla chiamata, sollevare il ricevitore mentre il telefono squilla.

Solo modo fax

-Quando si riceve una chiamata fax
La ricezione del fax avviene automaticamente

-Quando si riceve una chiamata vocale
Non è possibile rispondere alla chiamata

DRPD/Commutatore di rete

-When a fax call arrives
Il telefono squilla. La ricezione del fax avviene automaticamente quando viene rilevato il motivo suoneria del fax.
Il servizio DRPD/Commutatore di rete deve essere supportato dal fornitore di servizi di telefonia. Per ulteriori informazioni sul servizio, contattare il fornitore di servizi di telefonia.

-Quando si riceve una chiamata vocale La suoneria squilla.
Sollevare il ricevitore per rispondere alla chiamata.

1.

Premere il pulsante FAX (A), quindi il pulsante Menu (B).

2.

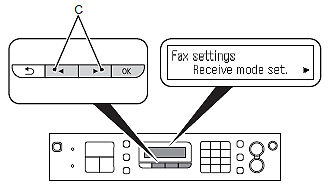

Utilizzare il pulsante o (C) per selezionare Imp. modo ricezione (Receive mode set.), quindi premere il pulsante OK.

3.

Selezionare una modalità di ricezione, quindi premere il pulsante OK.
Se viene visualizzata la schermata delle impostazioni avanzate Selezionare No, quindi premere il pulsante OK.
Viene visualizzata la modalità di ricezione selezionata.

REFERENCE
Per ulteriori informazioni sulle impostazioni avanzate sulla modalità di ricezione, consultare [ Ricezione di fax ].
