Caricamento della carta nel cassetto della carta
Codice domanda frequente: 8201305200
Data di rilascio: 31 ottobre 2011
Soluzione
WARNING
- Fare attenzione quando si maneggia la carta:
Maneggiare con attenzione la carta per evitare di tagliarsi con i bordi dei fogli.
- Precauzioni da osservare quando si inserisce il cassetto della carta:
Fare attenzione a non intrappolarsi le dita.
IMPORTANT
- Allineare le guide della carta alla larghezza dei fogli.
Se le guide della carta sono troppo larghe o troppo strette, la carta può essere alimentata male e si può inceppare.
- Utilizzo di carta smazzata in modo approssimativo
Se si utilizza carta che non è stata smazzata molto bene, è possibile che in una volta vengano alimentati più fogli. In questo caso, sventagliare accuratamente i fogli e allineare bene i bordi della risma contro una superficie piana e rigida.
- Quando si carica la carta non superare il contrassegno di limite carta.
Assicurarsi che la risma di fogli non superi la linea del contrassegno di limite carta. Se la risma di carta supera le linee di contrassegno di limite carta, i fogli possono essere alimentati male.
- Quando si stampa su buste
Caricare le buste con il lato anteriore (lato senza la colla) rivolto verso l’alto. Non è possibile stampare sul lato inverso delle buste.
Assicurarsi inoltre di chiudere la linguetta prima di caricare le buste.
Abbreviazioni presenti sulle guide della carta all’interno del cassetto della carta
| Formato carta | Guida della carta |
| Legal | LGL |
| Letter | LTR |
| Executive | EXEC |
Caricamento della carta nel cassetto della carta
NOTE
La procedura per caricare la carta nel cassetto della carta opzionale (cassetto 2) (solo F8380Cdw/MF8360Cdn/MF8340Cdn) è la stessa del cassetto 1.
1. Estrarre il cassetto della carta.
Tenere il cassetto della carta con entrambe le mani.
MF8380Cdw/MF8360Cdn/MF8340Cdn
MF8080Cw/MF8040Cn

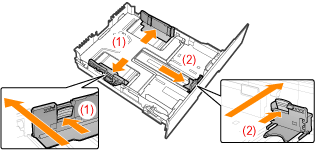

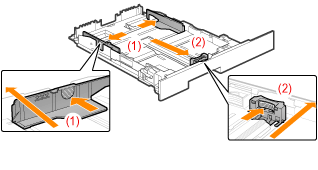

2. Allargare leggermente le guide della carta rispetto alla larghezza effettiva dei fogli.
(1) Scorrere le guide della carta laterali.
Tenendo premute le leve di sblocco, far scorrere le guide della carta.
* Le guide della carta laterali si muovono insieme.
* Le leve di sblocco non sono installate in MF8080Cw/MF8040Cn.
(2) Fare scorrere la guida della carta nella parte centrale anteriore.
Tenendo premute le leve di sblocco, far scorrere le guide della carta.
MF8380Cdw/MF8360Cdn/MF8340Cdn
MF8080Cw/MF8040Cn
- Quando si carica carta in formato Legal
Tenere premuta la leva di sblocco anteriore destra, regolare la lunghezza del cassetto della carta.
MF8380Cdw/MF8360Cdn/MF8340Cdn
MF8080Cw/MF8040Cn
* Per cambiare il formato della carta da caricare, registrare il formato della carta in "Impostare formato e tipo di carta".
3. Caricare la carta in modo che i bordi della risma di fogli siano allineati con il lato posteriore del cassetto della carta.
MF8380Cdw/MF8360Cdn/MF8340Cdn
MF8080Cw/MF8040Cn
- <Precauzioni da osservare quando si stampa su carta di piccolo formato>
Se la carta è piegata, appiattirla per bene e poi caricarla. Se non si appiattisce per bene la carta, la stampa potrebbe prodursi in diagonale e le immagini inclinate.
- Quando si caricano buste
(1) Chiudere la linguetta della busta.
(2) Appoggiare la risma di buste su una superficie piana, schiacciarle per eliminare l’aria rimanente e assicurarsi che i bordi siano ben pressati.
(3) Allentare eventuali angoli irrigiditi delle buste e appiattire eventuali arricciamenti, come mostrato in figura.
(4) Allineare i bordi delle buste su una superficie piana.
(5) Caricare le buste nel cassetto carta con il lato di stampa rivolto verso l’alto.
4. Allineare le guide della carta ai bordi della carta.
(1) Scorrere le guide della carta laterali.
Tenendo premute le leve di sblocco, fare scorrere le guide della carta da allineare alla larghezza della carta caricata.
MF8380Cdw/MF8360Cdn/MF8340Cdn
MF8080Cw/MF8040Cn
(2) Fare scorrere la guida della carta nella parte centrale anteriore.
Tenendo premute le leve di sblocco, fare scorrere la guida della carta da allineare alla lunghezza della carta caricata.
MF8380Cdw/MF8360Cdn/MF8340Cdn
MF8080Cw/MF8040Cn
IMPORTANT
- Accertarsi di allineare le guide della carta ai bordi della carta.
Se le guide della carta sono troppo larghe o troppo strette, la carta può essere alimentata male e si può inceppare.

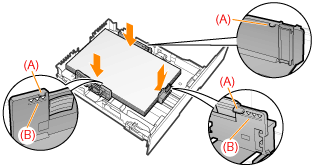

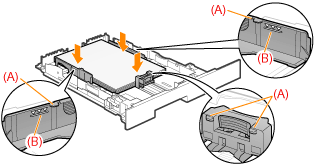

5. Esercitando su di essa una leggera pressione, sistemare la carta sotto i ganci (A) che si trovano sulla guide della carta.
Assicurarsi che la risma di fogli non superi la linea del contrassegno di limite carta (B).
MF8380Cdw/MF8360Cdn/MF8340Cdn
MF8080Cw/MF8040Cn
6. Inserire il cassetto della carta nella macchina.
Spingerlo nella macchina con decisione in modo che ritorni saldamente in posizione.
- Quando si carica carta in formato Legal
Se il cassetto della carta è inserito e parzialmente fuoriuscito, la parte anteriore del cassetto della carta non è in linea con la superficie anteriore della macchina, come mostrato nella figura.
Posizionare la copertura antipolvere Legal sul cassetto della carta.
MF8380Cdw/MF8360Cdn/MF8340Cdn
MF8080Cw/MF8040Cn
7. Specificare il tipo e il formato della carta caricata.
Modelli interessati
- i-SENSYS MF8040Cn
- i-SENSYS MF8080Cw
- i-SENSYS MF8340Cdn
- i-SENSYS MF8360Cdn
- i-SENSYS MF8380Cdw
