Allineamento della testina di stampa (Allineamento automatico della testina di stampa)

Se le linee rette stampate sono disallineate o i risultati della stampa non sono soddisfacenti per altri motivi, è necessario regolare la posizione della testina di stampa.

È necessario preparare: un foglio di carta comune in formato A4 o Letter (inclusa la carta riciclata)*
* Assicurarsi di utilizzare carta bianca e pulita su entrambi i lati.

1. Assicurarsi che la stampante sia accesa.

2. Inserire un foglio di carta comune in formato A4 o Letter nel vassoio anteriore.

3. Aprire l'estensione del vassoio di uscita, aprire il vassoio di uscita della carta ed estendere il supporto di uscita della carta.

4. Stampare il foglio con l'allineamento della testina di stampa.

(1) Premere il pulsante MENU.
(2) Selezionare Impostazione (Setup), quindi premere il pulsante OK.
Viene visualizzata la schermata Menu Impostazione (Setup menu).
(3) Selezionare Manutenzione (Maintenance), quindi premere il pulsante OK.
Viene visualizzata la schermata Manutenzione (Maintenance).
(4) Selezionare Allineamento automatico testina (Auto head alignment), quindi premere il pulsante OK.

Viene visualizzata la schermata di conferma.
(5) Confermare il messaggio, selezionare Sì (Yes), quindi premere il pulsante OK.

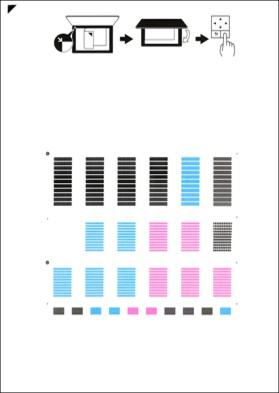

Il foglio con l'allineamento della testina di stampa verrà stampato.

(6) Quando viene visualizzato il messaggio "I motivi sono stati stampati correttamente? (Did the patterns print correctly?)", verificare che il motivo sia stato stampato correttamente, selezionare Sì (Yes), quindi premere il pulsante OK.

5. Sottopone a scansione il foglio con l'allineamento della testina di stampa per allinearla automaticamente.

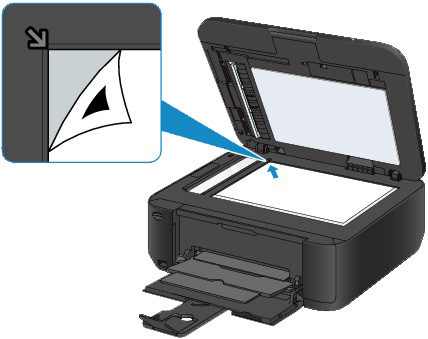

(1) Verificare il messaggio, quindi caricare il foglio con l'allineamento della testina di stampa sul piano di lettura in vetro.
Caricare il foglio con l'allineamento della testina di stampa CON IL LATO STAMPATO RIVOLTO VERSO IL BASSO e allineare il segno nell'angolo superiore sinistro del foglio con il segno di allineamento () .

(2) Chiudere delicatamente il coperchio dei documenti e premere il pulsante OK.
La macchina avvia la scansione del foglio con l'allineamento della testina di stampa e la posizione della testina di stampa viene regolata automaticamente.

(3) Quando viene visualizzato il messaggio di completamento, premere il pulsante OK.
Viene nuovamente visualizzata la schermata Manutenzione (Maintenance).
Rimuovere il foglio con l'allineamento della testina di stampa sul piano di lettura in vetro.

Allineamento della posizione della testina di stampa dal computer (Allineamento manuale della testina di stampa)

L'allineamento della testina di stampa consente di correggere le posizioni di installazione della testina di stampa e di migliorare i colori non chiaramente definiti e le linee irregolari.
Questa macchina supporta due metodi di allineamento della testina di stampa: l'allineamento della testina automatico e manuale.
Per eseguire l'allineamento automatico della testina di stampa,Fare riferimento a [ Allineamento della testina di stampa (Allineamento automatico della testina di stampa) ] in questa pagina Web, quindi eseguire la funzione dal pannello dei comandi della macchina.
Di seguito viene descritta la procedura per l'esecuzione manuale dell'allineamento della testina di stampa.

1. Aprire la finestra delle impostazioni del driver della stampante

2. Fare clic sulla scheda Impostazioni personalizzate (Custom Settings) della scheda Manutenzione (Maintenance)
Viene aperta la finestra di dialogo Impostazioni personalizzate (Custom Settings).

3. Passare all'allineamento manuale
Selezionare la casella di controllo Allinea testine di stampa manualmente (Align heads manually).

4. Applicare le impostazioni
Fare clic su OK, quindi nuovamente su OK quando viene visualizzato il messaggio di conferma.

5. Fare clic su Allineamento testina di stampa (Print Head Alignment) nella scheda Manutenzione (Maintenance)
Viene visualizzata la finestra di dialogo Avvia Allineamento testina di stampa (Start Print Head Alignment).

6. Caricare la carta nella macchina
Caricare tre fogli di carta comune in formato A4 o Letter nel vassoio anteriore.

7. Eseguire l'allineamento della testina
Assicurarsi che la macchina sia accesa e fare clic su Allinea testina di stampa (Align Print Head).
Seguire le istruzioni indicate nel messaggio.

8. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano meno striature nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.

Dopo aver immesso tutti i valori necessari, fare clic su OK.

9. Confermare il messaggio visualizzato, quindi fare clic su OK
Viene stampato il secondo motivo.

10. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano meno striature nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.

Dopo aver immesso tutti i valori necessari, fare clic su OK.

11. Confermare il messaggio visualizzato, quindi fare clic su OK
Viene stampato il terzo motivo.

12. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano le striature orizzontali meno evidenti nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano le striature orizzontali meno evidenti nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.

Dopo aver immesso tutti i valori necessari, fare clic su OK.
